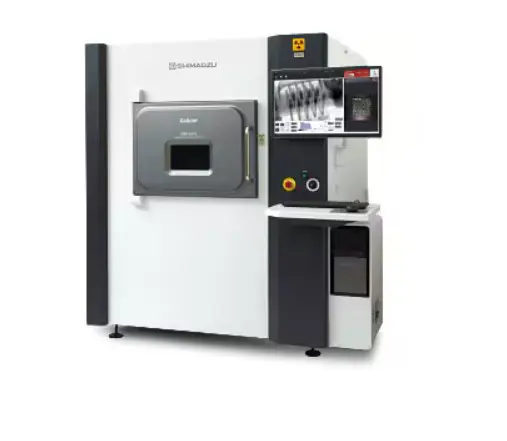

Система рентгеновского контроля SHIMADZU Xslicer SMX-6010
Страна изготовления: Япония
Описание:
Xslicer SMX-6010 — это система рентгеновского контроля плоскостей, оснащенная микрофокусным рентгеновским генератором и плоскопанельным детектором с разрешением 3 мегапикселя.
Он обеспечивает высокоточные изображения с широким динамическим диапазоном, которые позволяют детально наблюдать внутренние структуры и дефекты.
Кроме того, система плавно переключается между рентгеноскопией и компьютерной томографией (КТ), позволяя проводить разнообразные наблюдения в зависимости от формы образца.
Это поддерживает проверку различных образцов, начиная от электронных деталей с улучшенной миниатюризацией и заканчивая смонтированными платами с достижениями в области многослойных конструкций высокой плотности.
Характеристики:
Пространственное разрешение: 1 мкм (разрешение диаграммы JIMA)
Максимальный размер выборки: 470×420×100 мм, макс. 5 кг
Рентгеноскопический контрольный ход:
X: 460 мм, Y: 410 мм, Z: 100 мм, поворот ±180°, наклон 60°
Диапазон КТ-сканирования: X: 350 мм, Y: 350 мм
Ламинографический угол (угол КТ-сканирования): 45° или 60°
Рентгеновский выход: макс. напряжение трубки: 160 кВ, Макс. ток лампы: 100 мкА, номинальная мощность: 16 Вт
Детектор: плоский детектор
Угол обзора рентгеноскопии (на углеродной пластине): от 0,75 мм (по вертикали) × 1,3 мм (по горизонтали) до 21 мм (по вертикали) × 38 мм (по горизонтали)
Угол обзора CT (на углеродной пластине): от 3 до 30 мм (при ламинографическом угле 45°) / от 3 до 14 мм (при ламинографическом угле 60°)
Требования к питанию: 200 В переменного тока ± 10 %, 1,5 кВА (сопротивление заземления 100 Ом макс.)
Масса: прибл. 2450 кг
Условия рабочей среды: температура окружающей среды: от 15 до 30 ℃, Влажность окружающей среды: от 35 до 80 % (без конденсации).
Доза внешней утечки: 1 мкЗв/ч макс.
