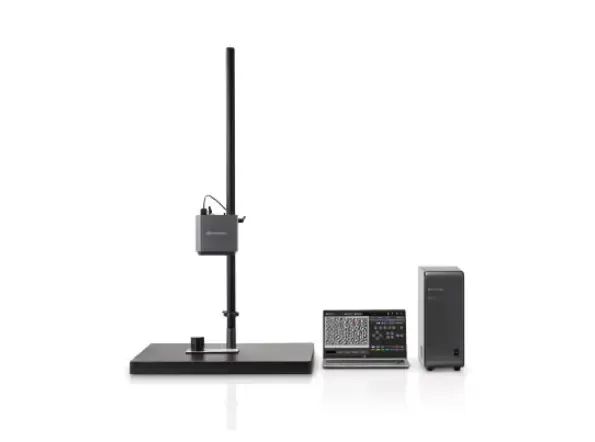

Ультразвуковой оптический дефектоскоп SHIMADZU MAIVIS
Артикул: 331-30400-58
Страна изготовления: Япония
Описание:
Визуализация трещин, пустот, расслоений и других скрытых дефектов, которые обычно невозможно проверить визуально. Благодаря запатентованной технологии световидения Shimadzu, которая сочетает в себе ультразвуковой генератор и стробоскоп, можно контролировать дефекты вблизи поверхности материала, включая отслаивание склеиваемых и склеиваемых поверхностей разнородных материалов, а также краску, термические напыления и покрытия, легко и неразрушающе.
- Просто прикрепите ультразвуковой генератор к образцу и расположите камеру над контролируемой поверхностью.
- Распространение ультразвука быстро отображается, а дефекты легко определяются по видео.
- Простое в использовании программное обеспечение дополнено функциями, позволяющими отмечать дефекты и легко измерять размер.
- В линейку входит дополнительный набор оптического зума, который может обнаруживать более мелкие дефекты.
Характеристики:
Назначение: обнаружение дефектов, таких как пустоты и трещины вблизи поверхности образца, а также отслаивание области соединения нескольких материалов
Проверяемый материал: металл, керамика, композит, разнородные соединения, различные материалы и т.д.
Расстояние до камеры: от 250 до 1000 мм
Зона контроля / Радиус кривизны:
Приблизительно 100×150 мм / R150 мм (расстояние между камерами 250 мм)
Приблизительно 200×300 мм / R300 мм (расстояние до камеры 500 мм)
Приблизительно 400×600 мм / R600 мм (расстояние до камеры 1000 мм)
Приблизительно 1/100 площади контроля (зависит от образца и условий контроля)
Размеры/ вес:
Блок камеры: 180 мм (Ш) × 170 мм (Г) × 88 мм (В); приблизительно 2,7 кг
Блок управления: 165 мм (Ш) × 390 мм (Г) × 406 мм (В); приблизительно 12 кг
Генератор: 60 мм (диаметр) × 60 мм (В); приблизительно 0,9 кг
Рабочая температура: от +10 до +30 ℃
Требования к питанию: однофазный порт подключения питания от 100 до 230 В, 250 ВА на блоке управления: IEC60320-C13
Стандартные функции: частотное сканирование, определение области анализа, маркировка, отображение размеров, расчет частоты дефектов, анализ состава с несколькими условиями, удаление шума, фильтр фоновых волн, автоматический поиск условий контроля, хранение / вывод данных
