Пылемер для влажных газов Sintrol EXO
Описание:
Система EXO предназначена для непрерывного измерения концентрации частиц пыли внутри промышленных дымовых труб. Это идеальное решение для мониторинга выбросов во влажных условиях, например, после мокрых скрубберов или в конденсирующих средах.

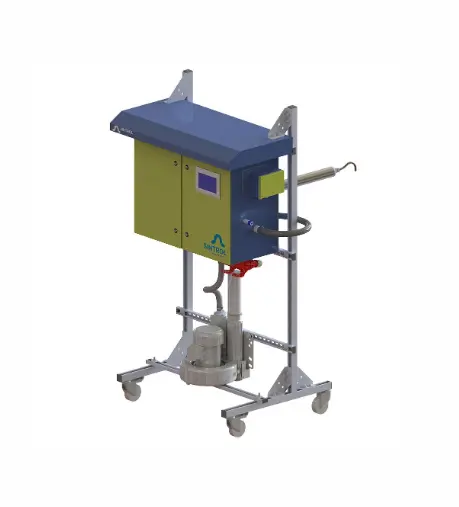

Пылевой монитор EXO состоит из подогреваемого пробоотборного зонда, оптического сенсорного модуля XO и встроенного панельного ПК, которые размещены в погодоустойчивом стальном корпусе с порошковым покрытием, установленном на раме. В полной установке зонд вставляется в дымовую трубу перпендикулярно потоку воздуха с помощью фланца. Внешний воздуходув для отбора проб подает воздух в эжекторную камеру в конце линии отбора проб, создавая эффект вакуума, который втягивает дымовой газ через внутреннюю трубу устройства и выбрасывает его обратно в дымовую трубу.
Во время работы зонд непрерывно извлекает образец газа, который нагревается для испарения любой влаги. Оставшиеся частицы направляются через измерительную камеру оптического модуля датчика XO. Свет от светодиода направляется через поток частиц, что приводит к рассеиванию света. Детектор рассеянного света улавливает рассеянный свет и определяет концентрацию частиц в образце газа по количеству рассеянного света. Основной метод называется «оптическим прямым рассеянием».
Характеристики:
Измерение общего количества пыли: на основе оптического светодиода, экстрактивное
Размер частиц: от 0,01 мкм
Предел обнаружения: от 0,1 мг/м³
Диапазон измерения: 0–500 мг/м³ (изменяется пользователем)
Источник питания: 400 В/16 А, 3-фазный
Потребляемая мощность: макс. 3,7 кВт, обогреватели макс. 1,5 кВт, вентилятор макс. 2,2 кВт.
Подача продувочного воздуха: чистый, сухой приборный воздух ~30 л/мин или отдельный вентилятор продувочного воздуха
Выходные сигналы:2x8 цифровых выходов, 24 В постоянного тока, 0,5 А, два выхода 4–20 мА, Ethernet TCP/IP, USB для регистрации данных
Время усреднения сигнала: 1 с, 30 с или по выбору пользователя (максимум 3600 с)
Температура окружающей среды: -20...+50°С.
Условия процесса в дымовой трубе: дымовой газ ниже точки росы с каплями воды
Влажность окружающей среды: макс. 95 % относительной влажности (без конденсата)
Скорость дымовых газов: 5–25 м/с
Калибровка: SRM (стандартный эталонный метод), гравиметрический отбор проб
Корпус: сталь с порошковым покрытием, IP54
Размер (ШхВхГ): 800х400х300 мм
Вес: в собранном виде ~120 кг, в зависимости от вспомогательного оборудования
