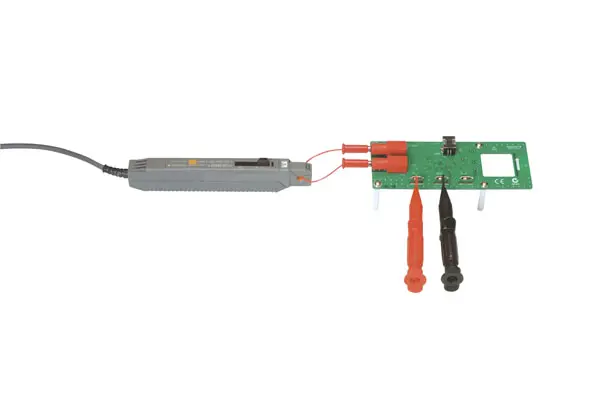

Источник сигнала коррекции перекоса Yokogawa 701936
Страна изготовления: Япония
Производитель: YOKOGAWA ELECTRIC CORPORATION
Описание:
При использовании различных типов пробников, таких как пробник напряжения и пробник тока, между парой пробников существует небольшая разница в задержке распространения сигнала. Небольшая, но существенная разница вызвана уникальной внутренней схемой и длиной кабеля каждого датчика. Эта разница в задержке распространения известна как «асимметрия» и создает ошибку при расчете потерь на переключение или измерении времени.
При высокоскоростном переключении импульсного источника питания инженеру необходимо измерить время подачи управляющего сигнала в наносекундах.
Источник сигнала коррекции перекоса 701936 обеспечивает синхронизированные по времени источники тока и напряжения, которые необходимы для калибровки и устранения перекоса. Устранение перекосов означает удаление характеристик перекоса в измерениях анализа мощности на основе осциллографа.
Характеристики:
Выходное напряжение: прибл. от 0 до 5 В
Выходной ток: прибл. от 0 до 100 мА (малый ток)
прибл. от 0 до 1 А (большой ток)
Время спада: прибл. 25 нс (малый ток)
Прибл. 250 нс (большой ток)
Фиксированная разница во времени между
напряжением и током: 2,3 нс +/- 0,5 нс (малый ток)
14,5 нс +/- 1,0 нс (большой ток)
Источник питания: 5 В постоянного тока / 100 мА (в среднем) через USB Размеры кабеля
: 150 мм (Ш) x 48 мм (В) x 60 мм (Г)
Вес: прибл. 100 г
