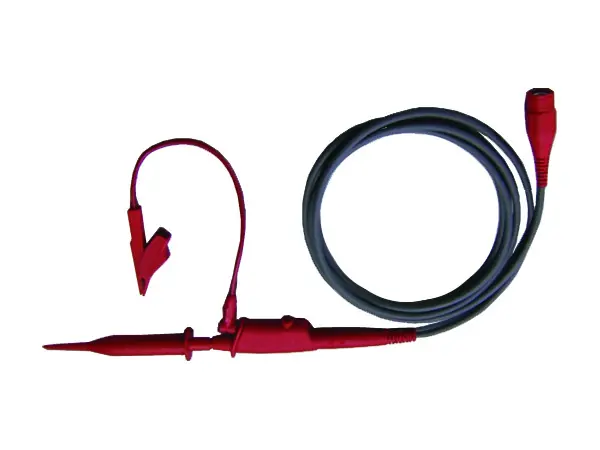

Изолированный пассивный пробник Yokogawa 701947 (1000 В/200 МГц)
Страна изготовления: Япония
Производитель: YOKOGAWA ELECTRIC CORPORATION
Все датчики: Датчики напряжения и тока
Описание:
Получите действительные результаты измерения формы сигнала. Осциллографы и осциллографы составляют половину комплексного решения для измерения сигналов. Достоверные и качественные результаты зависят от зонда и того, как он взаимодействует с измерительным прибором и подключается к тестируемой цепи.
Yokogawa Test&Measurement предлагает вам широкий спектр аксессуаров для различных измерительных задач, включая высоковольтные дифференциальные пробники, пассивные пробники, неизолированные и изолированные пробники для осциллографов и пробники ScopeCorder.
Изолированные пробники напряжения 701947 обеспечивают безопасные измерения высокого напряжения при использовании вместе с изолированными входными модулями DL750, DL750P, SL1400 и SL1000.
Характеристики:
- Полоса пропускания: от постоянного тока до 200 МГц (-3 дБ)
- Коэффициент затухания: 100:1
- Тип разъема: БНК
- Входное сопротивление: 100 МОм
- Входная емкость: 7 пФ
- Диапазон компенсации:
- Время нарастания: 1,2 нс
- Максимальное входное напряжение, пространство между экраном и землей:
- +/-1000 В (постоянный ток + пиковый ток), категория II
- +/-1000 В (постоянный ток + пиковый ток), CAT O
- Максимальное входное напряжение, расстояние между наконечником и экраном:
- +/-1000 В (постоянный ток + пиковый ток), категория II
- +/-3540 В (постоянный ток + пиковый ток), CAT O
- Длина кабеля: 1,5 м
- В комплект входят стандартные аксессуары: один зажим, предохранительный зажим B8073ZF (зажим на верхней стороне) и провод с предохранительным зажимом B8074ZG (нижняя сторона).
- Рейтинг безопасности (только зонд): EN61010-031:2002, только категории CAT O и II.
