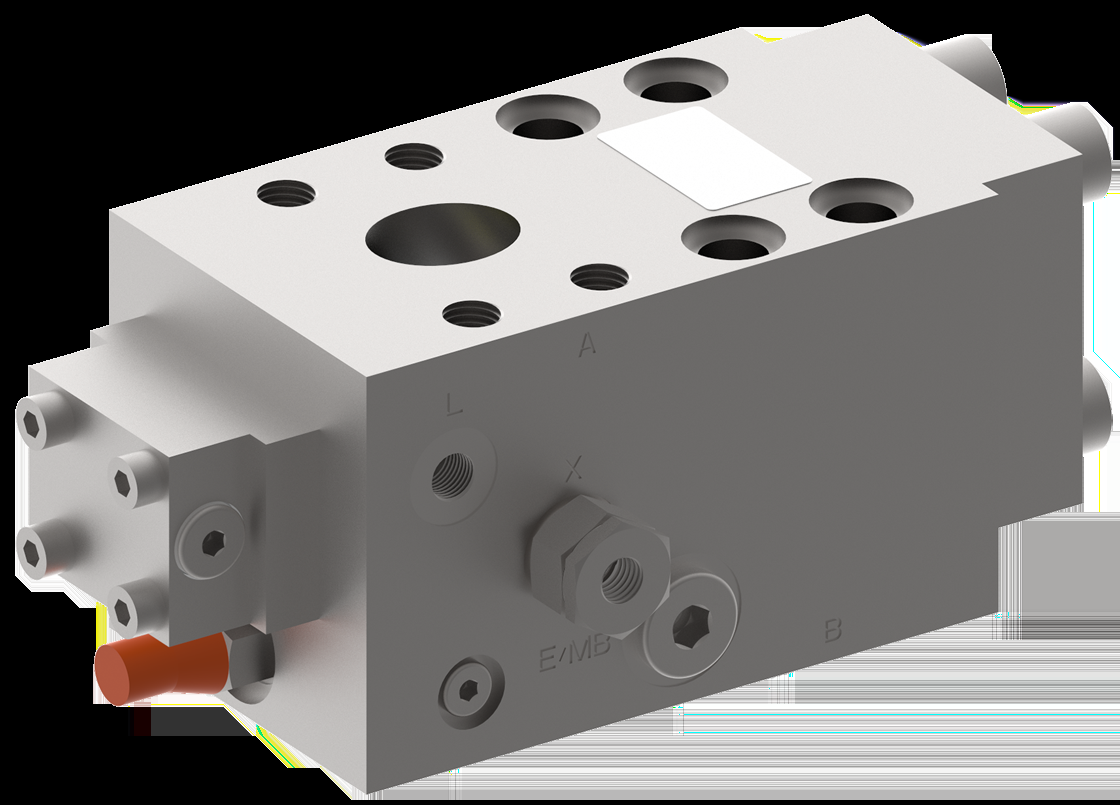

Клапан Bucher hydraulics ESV

Клапаны предохранительные от разрыва труб экскаватора используется везде, где этого требуют стандарты ISO 8643 и EN 474 для экскаваторов с подъемным устройством (например, грузовым крюком на ковше). К исполнительным механизмам относятся подъемный цилиндр, цилиндр рукояти и регулировочный цилиндр.

Также возможно предусмотреть другие применения машин, в которых разрыв трубы на приводах может привести к опасным ситуациям (например, машины для погрузочно-разгрузочных работ и сноса). Клапан разрыва трубы экскаватора типа ESV (предохранительный клапан экскаватора) предотвращает неконтролируемое опускание привода в случае разрыва трубы или шланга. Кроме того, клапан ESV удерживает привод в нужном положении, когда главный клапан центрирован. Клапан имеет двухступенчатую функцию вторичного сброса давления, которая защищает привод от перегрузки. Сброс давления не зависит от противодавления в порте А. Для главных золотников с закрытым центральным положением и последовательно соединенных вторичных клапанов суммирование давления не происходит. Нет необходимости во внешнем возвратном трубопроводе резервуара большого диаметра.
Благодаря двухступенчатому принципу открытия, независимому от нагрузки, изменения давления нагрузки – даже вплоть до максимального – не влияют на характеристики точного управления и гидравлические характеристики оборудования. Конструкция клапана означает, что он может работать при очень небольшом понижении давления. Это означает, что экскаваторы с функцией погрузочно-разгрузочных работ и без нее могут быть оснащены одной и той же базовой гидравлической системой (рабочие циклы машины остаются одинаковыми).
