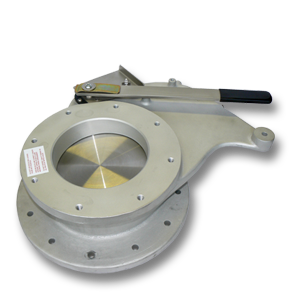

Дисковый клапан Coperion Mucon
Описание:
Дисковый клапан Mucon представляет собой радиально поворотный запорный клапан с поворотной задвижкой, подходящий для применений, связанных с температурой и давлением.
В отличие от многих обычных шиберных задвижек, дисковый клапан не заклинивает и не протекает благодаря своему уникальному наклонному седлу и плавающему расположению диска. Доступны пять размеров отверстий с тремя основными конструкционными материалами: алюминий, чугун и нержавеющая сталь. Также доступны пневматические версии.
Клиенты сообщали, что дисковые клапаны выполняют тысячи операций, прежде чем требуется какое-либо внимание. Они созданы на основе спецификации клапана, которая охватывает все преимущества, присущие скользящим и поворотным клапанам, но не имеют присущих им недостатков.
Радиально вращающийся рычаг поддерживает свободно плавающий диск. Рычаг позволяет диску качаться по дуге к наклонной посадочной поверхности. Наклонная поверхность гарантирует, что диск соприкоснется только в последний момент, вызывая легкое заклинивающее действие.
Строительство:
Три материала конструкции, включая алюминиевый сплав, чугун и нержавеющую сталь (нержавеющая сталь недоступна для диаметра 300 мм)
Фланцы просверлены по BS4504 PN10 — только PCD и количество отверстий, а не размер отверстия
Характеристики:
Задвижка-распашник не имеет направляющих
Паз в форме ласточкина хвоста
Размеры отверстий от 100 мм до 300 мм.
Выход задвижки Swing Gate всегда больше, чем вход
Регулировка износа уплотнения на месте
В корпус клапана встроены три точки продувки
