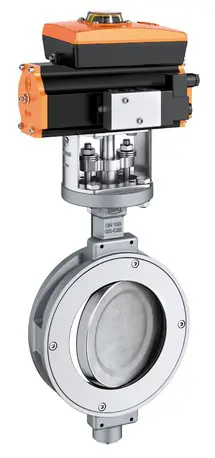

Высокопроизводительная поворотная заслонка Ebro Armaturen HP 111
Клапаны: Запорный клапан
Описание:
Заслонка с промежуточным фланцем имеет двойную эксцентричную конструкцию для работы при высоких давлениях и температурных нагрузках.
Характеристики:
Номинальные размеры:
DN 50 - DN 1200
Металлический до DN 800 макс.
Длина конструкции PN 16:
Серия EN 558 20, опционально серия 25
Серия 20 ИСО 5752
API 609 Таблица 1
Стандарты фланцев:
EN 1092 PN 10/16/25/40 (до DN 150)
EN 1092 PN 10/16/25 (DN 200 - DN 1200)
Класс ASME 150
КАК 4087 ПН 16/21
Сопрягаемая поверхность фланца:
Форма A / B стандарта EN 1092
ASME RF,
головной фланец FF:
EN ISO 5211
Маркировка:
EN 19
Испытание на герметичность сиденья из R-PTFE:
EN 12266 (скорость утечки A)
Проверка герметичности сиденья Inconel:
EN 12266 (скорость утечки B)
ISO 5208, категория 3
Норма использования:
EN 593
Температурный диапазон:
от -60°C до +600°C
(более низкие температуры по запросу)
Дифференциальное давление:
≤ DN 150 макс. 40 бар
> DN 150 макс. 25 бар
Использование при вакууме:
до 1 мбар абсолютно
