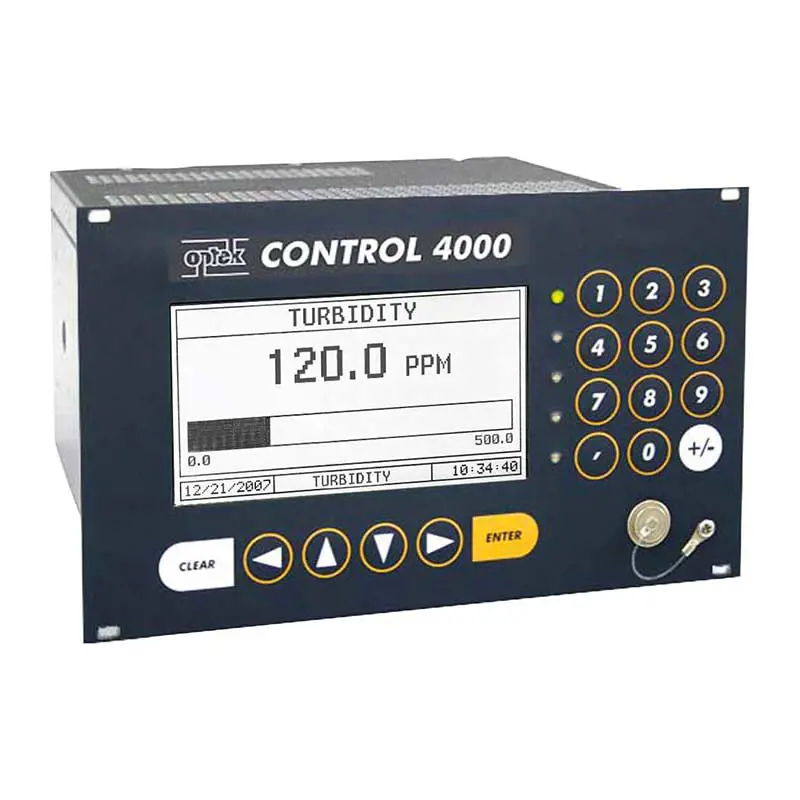

Фотометрический конвертер OPTEK C4000
Описание:
Фотометрический конвертер С4000 используется с датчиками OPTEK для измерения поглощения света в ультрафиолетовом, видимом или ближнем инфракрасном диапазонах спектра. Может использоваться для измерения рассеянного света.
Графический дисплей устройства позволяет отслеживать поглощение, светопроницаемость и концентрацию в любых единицах измерения в реальном времени. Измерения отображаются в виде текста, столбчатых диаграмм или значений тренда.
Характеристики:
Размеры: Ш 213.0 мм (8.39 дюйма), В 128.4 мм (5.06 дюйма), Г 230.0 мм (9.05 дюйма);
Материал: нержавеющая сталь / полиэстер / силикон / стекло / различные пластики;
Защита: передняя панель IP40 / задняя панель IP20 (ввод электропитания защищён от случайного касания);
Дисплей: Графический ЖК-дисплей, чёрно-белый, 240х128 точек, со светодиодной подсветкой;
Управление: 18-кнопочная клавиатура;
Системные часы: Точность примерно 1 мин/мес (срок службы батарейки составляет примерно 15 лет);
Светодиоды: 1 зелёный - питание включено, 1 мигающий красный - сбой системы, 3 жёлтых - сигнализация I, II, III;
Регистратор данных: 4 параллельных измеренных значения (кольцевой буфер на примерно 25 тыс. точек данных для каждого из 4-х измерений), интервал 1/сек - 1/час;
Входы датчиков: 1-4 для фотометрических датчиков OPTEK;
Входы датчиков (взрывобезопасные): Опционально - 1-4 для фотометрических датчиков OPTEK (искробезопасное исполнение);
мА-входы: Опционально - 2 x 4-20 мА (функционально гальванически изолированные), Точность < 0.5 %, Разрешение < 0.05 %, Нагрузка < 200 Ом;
Входы дистанционного управления: Опционально - 7 x 24 В (19... 29 В постоянного тока), обычно 6.0 мА;
Интерфейс Profibus® PA: Опционально - профиль PROFIBUS® PA, версия 3.01, исправление 2;
Интерфейс FOUNDATION™ Fieldbus: Опционально - FOUNDATION™ Fieldbus H1 (IEC 61158-2);
Ламповые выходы датчиков: Питание 1 или 2 ламп для фотометрических датчиков OPTEK, 4.5... 8.5 В постоянного тока;
мА-выходы: 2 или 4 x 0/4-20 мА (NAMUR) функционально гальванически изолированные, Точность:< 0.5 %, Разрешение:< 0.05 %, Нагрузка:< 600 Ом;
Релейные выходы: 3 независимых программно-настраиваемых релейных контакта - 0-50 В переменного тока, 0-75 В постоянного тока, 0-2 A, Настраиваемая задержка включения - 0-999 сек;
Выход Failsafe: Однополюсный выход на 2 направления на случай отказа лампы или системы (активный), 0-50 В переменного тока, 0-75 В постоянного тока, 0-2 A;
Последовательная передача данных: Двунаправленный интерфейс RS232 на передней панели (с программным пакетом OPTEK PC-transfer), Загрузка и выгрузка конфигурации, загрузка содержимого регистратора данных;
Длины кабелей (датчик): 2, 3, 5, 10, 15, 20, 30 м;
Питание: 115/230 В переменного тока, возможность выбора (93.5-132 / 187-264 В переменного тока, 47-64 Гц), либо 24 В переменного/постоянного тока (переменный ток: 20.4-26.4 В, 47-64 Гц; постоянный ток: 20.4-28.8 В), Потребляемая мощность < 50 ВА;
Условия окружающей среды: Рабочая температура (без прямого солнечного света) от -10 до 55°C (от 14 до 131°F), Температура при транспортировке (без прямого солнечного света) от -20 до 70°C (от -4 до 158°F);
Языки ПО: Английский, немецкий, французский, испанский, голландский, португальский, русский;
