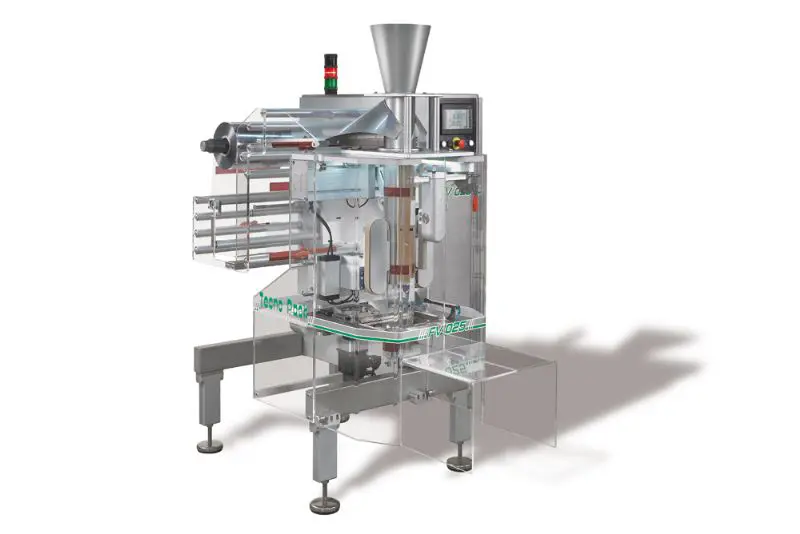

Многоосевой вертикальный упаковочный станок Tecno Pack FV 025

Описание:

Характеристики:

В комплекте с:
Рама:
· Консольная прочная механическая стальная конструкция гигиенического исполнения с антикоррозионным эпоксидным порошковым покрытием (RAL 9007, серый).
· Вертикальная анодированная алюминиевая пластина, на которой закреплены все детали.
· Защитные дверцы с микровыключателем безопасности в соответствии с нормами CE.
· Рама машины размещена на четырех регулируемых по высоте ножках.
· Интегрированная электрическая плата.

Консольная конструкция:
Все функциональные группы упаковочной машины расположены на консольной конструкции, что обеспечивает более легкий процесс очистки и обслуживания. Кроме того, это позволяет избежать накопления частей продукции внутри конструкции машины, тем самым предотвращая распространение бактерий и плесени.

Защитные ограждения из:
· Прозрачного поликарбоната.

Техническое обслуживание и доступ:
· Все части, соприкасающиеся с продукцией, выполнены из нержавеющей стали AISI304.
· Консольная рама машины для легкого доступа и технического обслуживания.

Формовочная труба:
· 1 формовочная труба из нержавеющей стали, изготовленная по индивидуальному заказу.

Крепление рулона:
· Консольный держатель для одного рулона в комплекте с роликами для размотки пленки.
· Блок подачи рулона пленки реечного типа.
· Моторизованный блок размотки рулона с пневматически активируемыми раздвижными лезвиями для удержания рулона пленки.
· Датчик конца рулона пленки с сигналом остановки машины.
· Ширина рулона 520 мм.
· Ручное соединение пленки с присосками.
· Моторизованная размотка пленки с натяжным стержнем и бесщеточным управлением двигателем через планетарный редуктор.
· Автоматическая регулировка натяжения пленки в соответствии с изменением диаметра рулона пленки.

Продольный узел сварки:
· Узел протяжки пленки, состоящий из боковых ремней, протягивающих пленку по формующей трубе, приводимый в действие двумя бесщеточными двигателями с планетарными редукторами (высокоточный редуктор).
· Пневматическое открытие боковых ремней протяжки.
· 420-миллиметровая продольная сварочная планка с сервоприводом, в комплекте с нагревательными элементами и с автоматической регулировкой в ​​соответствии с изменением диаметра формующей трубы.
· Движение сварки вперед-назад с бесщеточным двигателем в комплекте с высокоточным редуктором.
· Возможность открытия узла на 90° для облегчения замены формующей трубы.

Поперечный узел сварки:
· Широкие сварочные губки шириной 270 мм с сервоприводом и прецизионно изготовленным шаблоном сварки, приводимые в действие бесщеточным двигателем в комплекте с высокоточным редуктором.
· Сверхбыстрый стальной нож с пневматическим приводом.
· Губки нагреваются нагревательными элементами.
· Движение губок посредством механической рычажной системы и не требующих обслуживания роликовых подшипников.
· Движение осуществляется с помощью бесщеточного двигателя с полным планетарным редуктором.
· Компенсация давления сварки с помощью регулируемых пружин.

Безопасность и управление:
· Устройства защиты и безопасности в соответствии с действующим законодательством с:
· Синхронизированная остановка машины при открытых сварочных губках.
· Клавиатура управления с низким натяжением.
· Микропереключатели для активации остановки при открытии защитных крышек.
· Программируемая электронная предохранительная муфта на горизонтальном сварочном узле.
· Защита и защитные ограждения CE.
· Интегрированный ПЛК с управлением осями OMRON или SIEMENS.
· Контроль температуры, встроенный в ПЛК машины.
· Электронное регулирование длины пакета.

Моторизация:
· 1 серводвигатель мощностью 400 Вт для управления ремнями протяжки пленки.
· 1 серводвигатель мощностью 1000 Вт для управления поперечным сварочным узлом.
· 1 серводвигатель мощностью 1500 Вт для управления размоткой пленки.
· 1 400 Вт для управления движением вертикальной сварочной планки.

СИСТЕМА УПРАВЛЕНИЯ:
Управление движением и ПЛК интегрированы с:

Панель управления:
· 5,7-дюймовый сенсорный TFT-дисплей, интерфейс оператора для:
· Базы данных продуктов, содержащей все параметры продуктов.
· Автоматического мгновенного переключения размера продукта для 40 продуктов.
· Настройки температуры.
· Сервисного режима с диагностикой для устранения неисправностей.
· Определяемые пользователем уровни паролей для ограничения доступа к настройкам машины.
· Широкий выбор языка интерфейса.

Операционные кнопки со светодиодами включения питания, такие как:
· Кнопка запуска и кнопка остановки.
· Кнопка аварийного останова (в форме гриба).
· Кнопка сброса.
· Светодиод включения питания.
