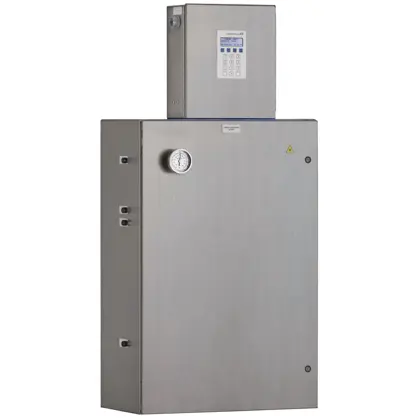

Газовый анализатор Endress+Hauser SS2100

:

:

Принцип измерения: TDLAS

Кол-во каналов:

1. H₂S, H₂O, CO₂, NH₃, C₂H₂
2. H₂S+H₂O, H₂S+CO₂
3. H₂S+H₂O+CO₂

Диапазоны анализа и измерений:

• H₂S (сульфид водорода):
  • от 0 до 10 ppmv
  • от 0 до 1000 ppmv
  • от 0 до 5000 ppmv
  • объем от 0 до 5%
• H₂O (влага):
  • от 0 до 10 ppmv
  • от 0 до 100 ppmv
  • от 0 до 50 ppv
  • от 0 до 5000 ppmv

• CO₂ (диоксид углерода):

  • от 0 до 10 ppmv
  • от 0 до 1000 ppmv
  • от 0 ppmv до 5000 ppmv
  • объем от 0 до 5%
  • от 0 до 10% объема
  • от 0 до 20% объема

• NH₃ (Аммиония): от 0 до 5 ppmv

• C₂H₂ (Ацетилен):

  • от 0 до 5 ppmv (минимум)
  • 0 ppmv до 3000 ppmv (максимум)

• H₂S (сульфид водорода) + H₂O (Влага):

  • 0...10 ppmv (минимум) и 0...1000 ppmv (максимум) для H₂S
  • 0...100 ppmv (минимум) и 0...5000 ppmv (максимум) для H₂O

• H₂S (сульфид водорода)+CO₂ (диоксид углерода):

  • 0…10 ppmv (минимум) и 0…1000 ppmv (максимум) для H₂S
  • 0…5000 ppmv + объем от 0 до 5% + от 0 до 10% объема + от 0 до 20% объема для CO₂
• H₂S (сульфид водорода) + H₂O (Влага) + CO₂ (диоксид углерода):
  • 0...10 ppmv (минимум) и 0...1000 ppmv (максимум) для H₂S
  • 0...100 ppmv (минимум) и 0...5000 ppmv (максимум) для H₂O
  • 0…5000 ppmv + объем от 0 до 5% + от 0 до 10% объема + от 0 до 20% объема для CO₂

Измеряемые переменные:

• H₂S, CO₂, NH₃, C₂H₂, H₂S + CO₂: концентрация, давление в ячейке, температура ячейки
• H₂O, H₂S + H₂O, H₂S + H₂O + CO₂ : концентрация, точка росы, давление в ячейке, температура ячейки

Диапазон температур окружающей среды:

• от -20 до 50°C (от -4 до 122°F)
• дополнительно: от -10 до 60°C (с 14 до 140°F)

Диапазон рабочего давления:

• давление на входе: от 140 до 350 кПа (от 20 до 50 фунтов на квадратный дюйм)
• образец ячейки: от 800 до 1200 мбара или от 950 до 1700 мбара (по желанию)

Материалы, контактирующие с рабочей средой: нержавеющая сталь 316L, уплотнитные кольца FKM (фторкаучук), стекло

Источник питания:

• 120 или 240 В переменного тока ± 10%, от 50 до 60 Гц, 300 Вт (от 18 до 24 В постоянного тока - опционально только для электроники)
• максимум 3 А при 120 В переменного тока, максимум 1,5 А при 240 В переменного тока Гц

Коммуникация:

• H₂S, H₂O, CO₂, NH₃:

  • Аналоговый выход: два изолированных 4-20 мА, 1200 Ом при максимальной нагрузке 24 В постоянного тока
  • Порты: RS232C и Ethernet
  • Протокол: Modbus Gould RTU или Daniel RTU или ASCII
  • Цифровые выходы: 5, сигнализация концентрации, общая ошибка, ошибка проверки, проверка 1 активная, валидация 2 активная
  • Цифровые входы: 2, сигнал тревоги потока, запрос на проверку
• H₂S + H₂O:
  • Аналоговый выход: четыре изолированных 4-20 мА, 1200 Ом при максимальной нагрузке 24 В постоянного тока
  • Порты: RS232C и Ethernet (H₂S) и RS232C или Ethernet (H₂O)
  • Протокол: Modbus Gould RTU или Daniel RTU или ASCII
  • Цифровые выходы (H₂S): 5, сигнализация концентрации, общая неисправность, ошибка проверки, проверка 1 активная, валидация 2 активная
  • Цифровые входы (H₂S): 2, сигнализация потока, запрос на проверку
  • Цифровые выходы (H₂O): 2, сигнализация концентрации, общая неисправность
• H₂S+CO₂:
  • Аналоговый выход: четыре изолированных 4-20 мА, 1200 Ом при максимальной нагрузке 24 В постоянного тока
  • Порты: RS232C и Ethernet (H₂S) и RS232C или Ethernet (CO₂)
  • Протокол: Modbus Gould RTU или Daniel RTU или ASCII
  • Цифровые выходы (H₂S): 5, сигнализация концентрации, общая неисправность, ошибка проверки, проверка 1 активная, валидация 2 активная
  • Цифровые входы (H₂S): 2, сигнализация потока, запрос на проверку
  • Цифровые выходы (CO₂): 2, сигнализация концентрации, общая неисправность
• H₂S + H₂O + CO₂:
  • Аналоговый выход: четыре изолированных 4-20 мА, 1200 Ом при максимальной нагрузке 24 В постоянного тока
  • Порты: RS232C и Ethernet (H₂S) и RS232C или Ethernet (H₂O/CO₂)
  • Протокол: Modbus Gould RTU или Daniel RTU или ASCII
  • Цифровые выходы (H₂S): 5, сигнализация концентрации, общая неисправность, ошибка проверки, проверка 1 активная, валидация 2 активная
  • Цифровые входы (H₂S): 2, сигнализация потока, запрос на проверку
  • Цифровые выходы (H₂O/CO₂): 2, сигнализация концентрации, общая неисправность

Материалы: нержавеющая сталь 304 или 316L

Спецификация опасных зон:

• CSA Класс I, Отдел 2
• CSA Класс I, Зона 2

Степень защиты: IP66, Тип 4X
